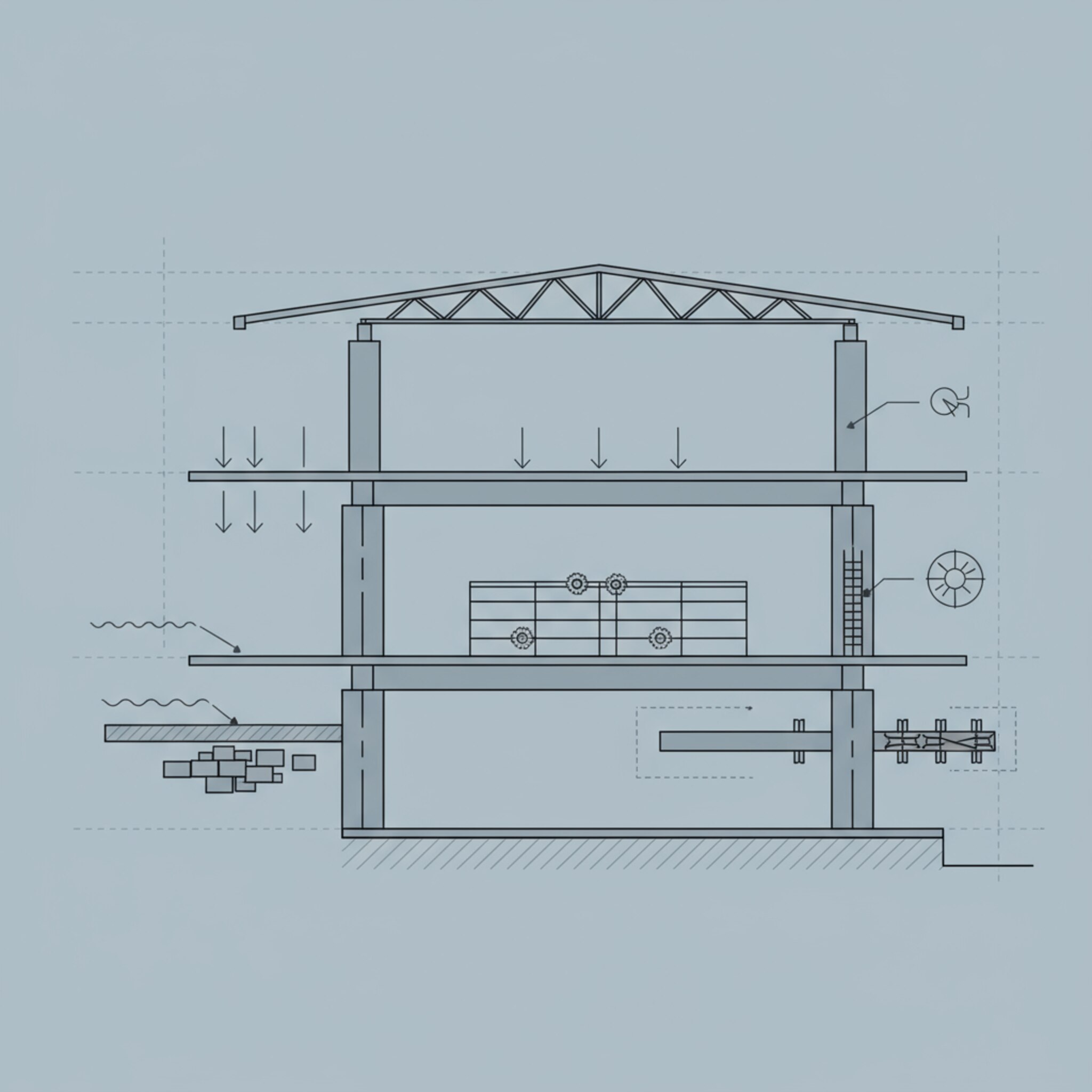

Ce detalii tehnice trebuie să conțină planul structurilor portante?

Planul structurilor portante este esențial pentru orice proiect de construcții, asigurând siguranța, stabilitatea și durabilitatea clădirii încă din faza de proiectare. Un plan corect întocmit include detalii clare despre elementele de rezistență, modul de transmitere a încărcărilor și materialele folosite. Acesta ajută echipele de execuție să înțeleagă exact cum se construiește structura și previne eventuale erori sau probleme pe șantier.

Ce reprezintă planul structurilor portante?

Planul structurilor portante este documentația tehnică unde sunt prezentate toate elementele principale care susțin clădirea. Acestea includ stâlpi, grinzi, plăci, fundații și pereți portanți, fiind evidențiate poziția, dimensiunile și conexiunile dintre ele.

Prin acest plan, se stabilesc detalii importante precum:

• Configurația elementelor de rezistență
• Așezarea exactă față de restul construcției
• Trecerea detaliată a fiecărui nivel și tip de material folosit
• Modul de îmbinare și transmitere a sarcinilor

Practic, orice structură stabilă și sigură are la bază un astfel de plan, indiferent dacă vorbim despre o casă, un bloc sau o clădire comercială.

De ce este important un plan al structurilor portante?

Un plan al structurilor portante oferă siguranță și claritate pe tot parcursul lucrărilor. Fără aceste informații, construcția riscă să întâmpine probleme structurale, întârzieri sau chiar accidente.

Printre principalele beneficii se numără:

• Prevenirea erorilor de execuție
• Optimizarea materialelor și a costurilor
• Respectarea cerințelor legale și a standardelor de calitate
• O mai bună coordonare între echipele implicate

Dacă nu există un astfel de plan, proiectul poate fi blocat la avizare sau poate primi sancțiuni din partea autorităților.

Ce conține în mod concret un plan al structurilor portante?

Fiecare plan al structurilor portante include informații tehnice importante, prezentate într-un mod clar și accesibil tuturor celor implicați în construcție.

Secțiunile principale sunt:

• Sistemul structural general, ales în funcție de tipul și scopul clădirii
• Planșe detaliate pentru fiecare nivel și zona fundațiilor
• Poziționarea axelor și cotele clădirii
• Descrierea clară a fiecărui element structural (de exemplu, grinzi și stâlpi – cu dimensiuni și poziție exactă)
• Date despre încărcările structurale: greutatea proprie, încărcări utile, vânt, zăpadă, cutremure
• Specificarea exactă a materialelor necesare: beton, armătură, oțel etc.
• Detalii privind execuția și montajul elementelor portante
• Simboluri și legende pentru interpretarea corectă a planului

Un exemplu clar ar fi planul pentru o casă din beton armat, care include desene cu fiecare stâlp și grindă, note privind armarea și betonul de folosit, precum și poziția exactă a acestora față de restul construcției.

Cum trebuie descrise materialele și elementele portante?

Descrierea materialelor este foarte importantă în orice plan al structurilor portante. Fiecare element major, precum stâlpii sau grinzile, trebuie specificat prin:

• Dimensiuni (lungime, lățime, grosime)
• Clasa de beton, tipul de oțel sau alte caracteristici relevante
• Numărul și dispunerea barelor de armare

Poziția centrelor de greutate și de rigiditate trebuie de asemenea menționată, pentru ca structura să reziste forțelor naturale, cum ar fi vântul sau cutremurele.

Ce rol au detaliile constructive și instrucțiunile de execuție?

Un plan al structurilor portante conține și planșe cu detalii constructive, necesare pentru a evita greșelile la montaj. Aceste detalii includ:

• Modul de armare pentru fiecare element
• Poziționarea corectă a legăturilor
• Instrucțiuni de turnare a betonului și realizare a fundațiilor
• Recomandări pentru controlul calității lucrărilor

Cu aceste informații, echipa de construcție poate înțelege exact modul de lucru, iar verificarea se poate realiza rapid și corect.

Ce semnificație au simbolurile și legendele folosite?

Simbolurile și legendele sunt vitale pentru interpretarea corectă a planului structurilor portante. Acestea permit tehnicienilor și muncitorilor să înțeleagă rapid fiecare detaliu și să găsească ușor informația de care au nevoie.

În legendă se găsesc explicații pentru:

• Tipuri de materiale
• Dispunerea și simbolurile pentru stâlpi, grinzi, plăci sau fundații
• Marcarea golurilor pentru instalații sau trasee tehnice

Astfel, comunicarea între proiectanți și echipele de execuție se realizează fără ambiguități, prevenind erorile de interpretare.

Cu ce documente se însoțește planul structurilor portante?

Planul structurilor portante este întotdeauna însoțit de note de calcul structural și avize tehnice. Aceste documente demonstrează că elementele au fost dimensionate corect și că se respectă cerințele legale privind siguranța.

• Notă de calcul – arată modul de calcul al fiecărui element structural
• Verificări și semnături ale specialiștilor autorizați
• Date de identificare esențiale pentru trasabilitate: autor, titlu, scară, data întocmirii

Sistemul acesta ajută la respectarea responsabilităților și permite recuperarea rapidă a oricărei informații atunci când este nevoie.
